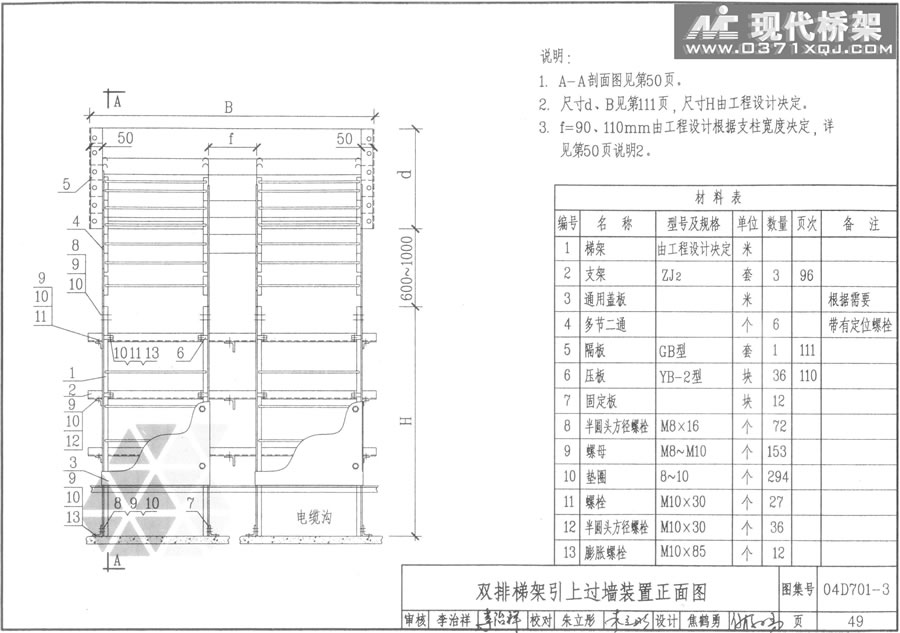

双排梯架引上过墙装置正面图
说明：
1．A-A剖面图见笫50页。
2．尺寸d、B见笫111页，尺寸H由工程设计决定。
3．f=90、l10mm由工程设计根据支柱宽度决定．详见第50页说明2。
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| 1 | 梯架 | 有工程设计决定 | 米 | |||
| 2 | 支架 | ZJ2 | 套 | 96 | ||
| 3 | 通用盖板 | 米 | 根据需要 | |||
| 4 | 多节二通 | 个 | 带有定位螺栓 | |||
| 5 | 隔板 | GB型 | 套 | 111 | ||
| 6 | 压板 | YB-2 | 块 | 110 | ||
| 7 | 固定板 | 块 | ||||
| 8 | 半圆头方径螺栓 | M8X16 | 个 | |||
| 9 | 螺母 | M8-M10 | 个 | |||
| 10 | 垫圈 | 8-10 | 个 | |||
| 11 | 螺栓 | M10X30 | 个 | |||
| 12 | 半圆方径螺栓 | M10X30 | 个 | |||
| 13 | 膨胀螺栓 |
M10X85 |
个 |
