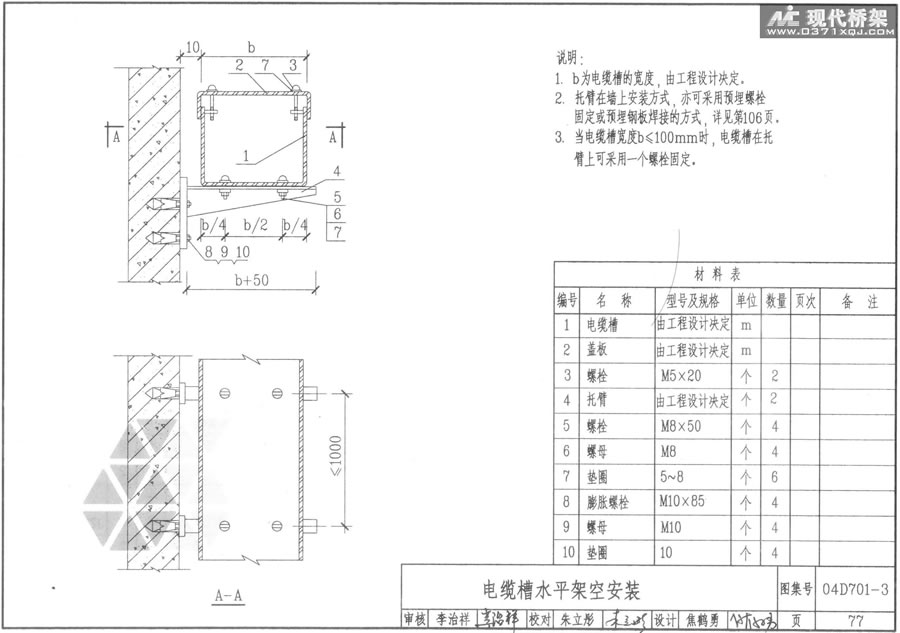

电缆槽水平架空安装



说明：
1．b为电缆槽的宽度，由工程设计决定。
2．托臂在墙上安装方式．亦可采用预埋螺栓固定或预埋钢板焊接的方式，详见第106页。
3．当电缆槽宽度b≤100mm时．电缆槽在托臂上可采用一个螺栓固定。
