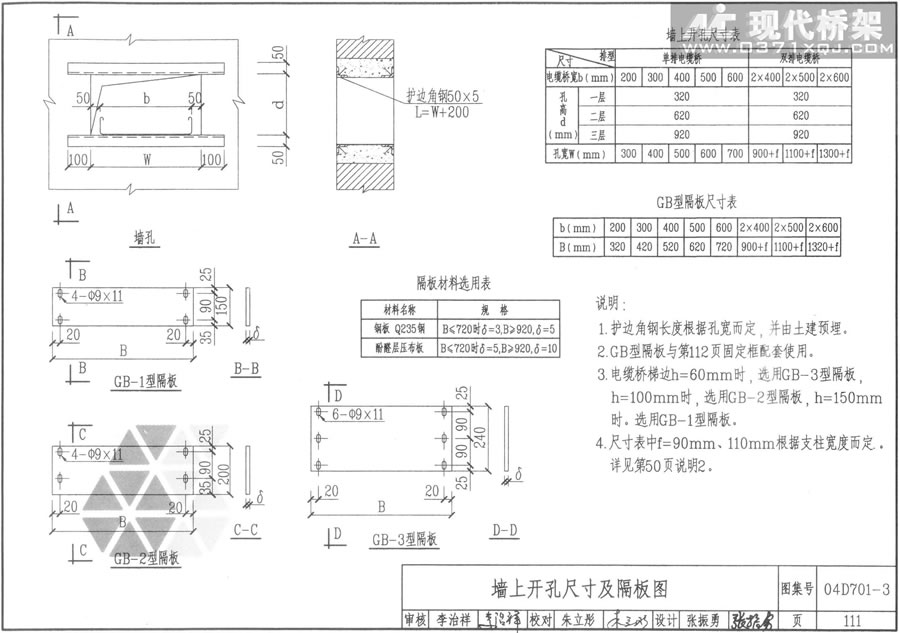

墙上开孔尺寸及隔板图
说明：
1．护边角钢长度根据孔宽而定，并由土建预埋。
2．GB型隔板与笫112页固定框配套使用。
3．电缆桥梯边h=60mm时，选用GB-3型隔板． h=100mm时，选用GB-2型隔板，h=150mm 时。选用GB-1型隔板。
4．尺寸表中f=90mm、l10mm根据支柱宽度而定。 详见第50页说明2。
