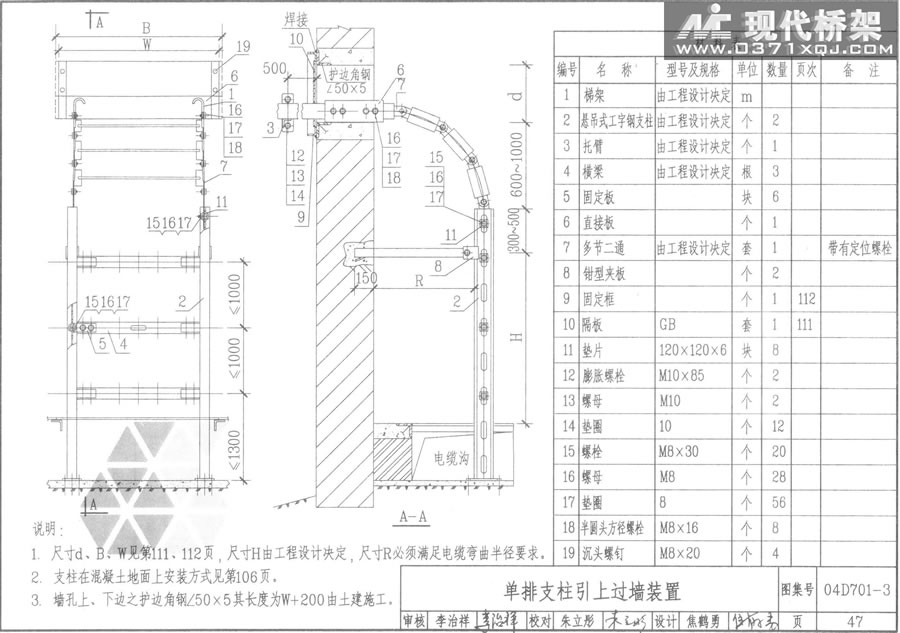

单排支柱引上过墙装置

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

单排支柱引上过墙装置




说明：

1．尺寸d、B、W见第111、112页，尺寸H由工程设计决定，尺寸R必须满足电缆弯曲半径要求。

2．支柱在混凝土地面上安装方式见笫106页。

3．墙孔上、下边之护边角钢<50×5其长度为W+200由土建施工。
