异型钢单支柱在混凝土柱子上安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

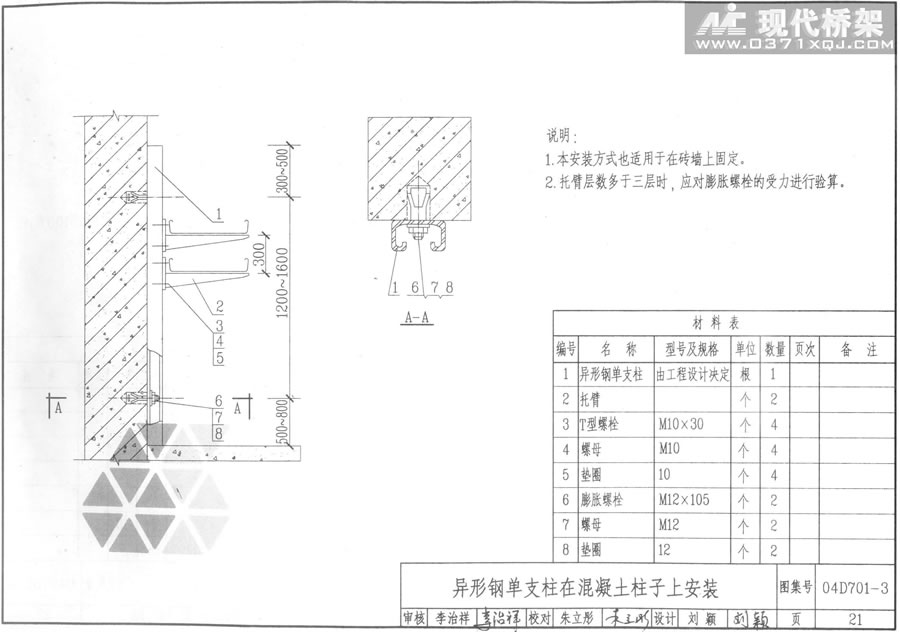

异型钢单支柱在混凝土柱子上安装



说明：

1。本安装方式也适用于在砖墙上固定。
2。托臂层数多于三层时，应对膨胀螺栓的受力进行验算。



材料表
编号 名称 型号及规格 单位 数量 页次 备注
1 异形钢单支柱 有工程设计决定 根 1
2 托臂   个 2
3 T型螺栓

M10X30

 个 4
4 螺母 M10 个 4
5 垫圈 10 个 4
6 膨胀螺栓 M12X105 个 2
7 螺母 M12 个 2
8 垫圈 12 个 2
