电缆桥架立柱的结构和规格

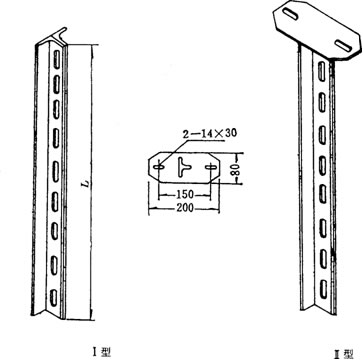

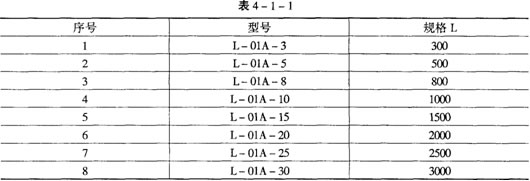

  ①工字钢立柱(QJ—L一01A)。工字钢主要采用8#和10#两种规格，其长度由300ram至3m．虽长不超过6m。常用规格见．表4—1—1。具体结构尺寸见．图4—1—1。

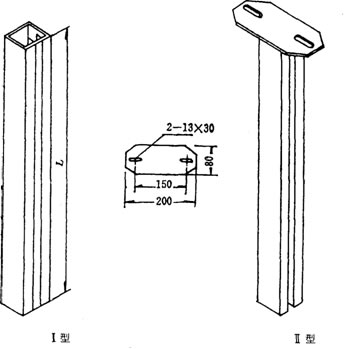

  ②丁字钢立柱(QJ—L一01B)。丁字型钢主要采用各种规格的等边角钢焊接而成。其长度由300mm至2m。具体结构及规格尺寸见图4—1—2。

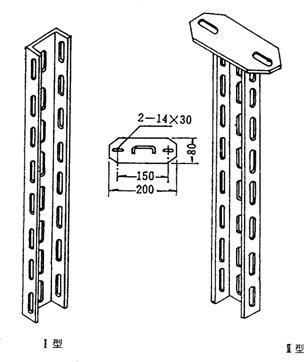

  ③槽钢立柱(QJ—L一01C)。槽钢主要采用8#和10#两种规格。其长度由300mm至2m。具体结构及规格尺寸见图4—1—3。

图4—1—1工字钢立柱QJ—L一01A

图4-1-2 丁字型立柱 QJ-L-01B

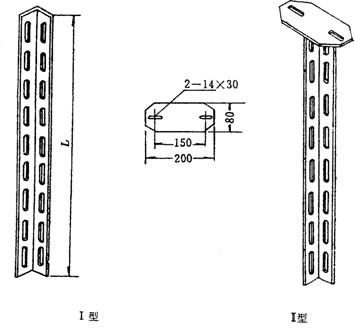

  ④角钢立柱(QJ—L一01D)。角钢主要采用5#、6#及7．5#三种规格，其长度由300mm至2m。具体结构及规格尺寸见图4-1-4

图4-1-3 槽钢立柱 QJ-L-10C

图4-1-4 角钢立柱 QJ-L-10D

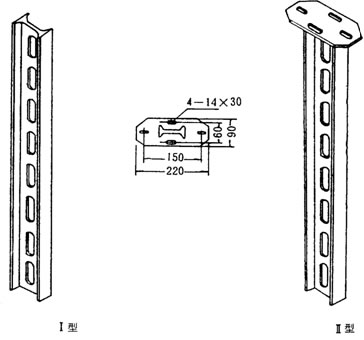

   ⑤异型钢立柱(QJ—L一01E)。异型钢是采用钢板模压或者用薄板拆弯而成。异型钢的宽80—100mm，高40—60mm，其长度300mm至2m，具体结构及规格详见图4—1—5。


图4—1—5异型立柱QJ—L一01E
