多孔U型钢走线架

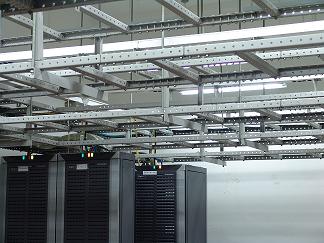

 CT数控走线架效果图

    多孔U 型钢 走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。 它既有布线管理作用，又有支撑全部缆线重量的功能。 是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。本产品符合信息产业部要求，为全开放式裸架。主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。

　　适用于水平、垂直及多层分离布放线场合。结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 “ 三线 ” 分离。走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。

多孔U 型钢走线架特点：

（1） 走线架宽度 200mm- 1000mm 。

（2） 每米平均承重 300KG 以上。

（3） 分单层；双层；三层等 ；及宽上层挂窄下层。

（4）搁条间隔可调；一般 250mm—330mm; 吊挂间隔 1.5m—2m 。

（5）列架可采用通用件现场组装，外形美观。

（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。

（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。

（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。


U型钢走线架SUG-01C-400	走线架对接安装示意图	走线架龙门架吊装安装示意图
L – 支架SUG-03C	走线架直接安装示意图	走线架直接吊装安装示意图
	直连片SUG-02C

        客户根据实际需要还可以选用本厂生产的扁钢走线架、铝合金走线架、角钢走线架等产品。
