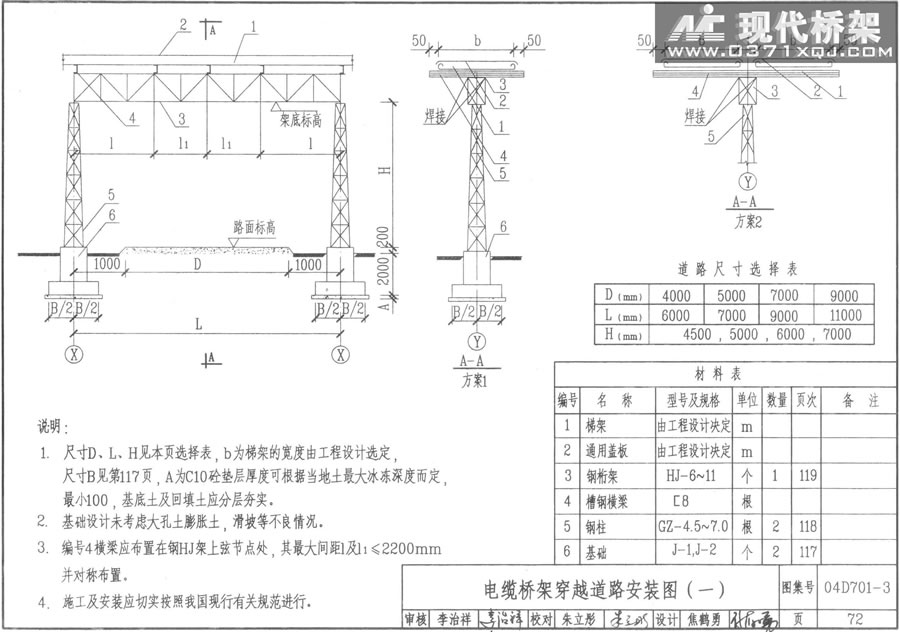

电缆桥架穿越道路安装图
说明:
1.尺寸D,L,H见本页选择表,b为梯架的宽度由工程设计选定,尺寸B见笫117页, A为Cl0砼垫层厚度可根据当地土最大冰冻深度而定,最小100.基底土及回填土应分层夯实。
2.基础设计未考虑大孔土膨胀土,滑坡等不良情况.
3.编号4横梁应布置在钢HJ架上弦节点处.其最大间距1及l1≤2200mm并对称布置。
4.施工及安装应切实按照我国现行有关规范进行.
