室内外电缆桥架的连接安装

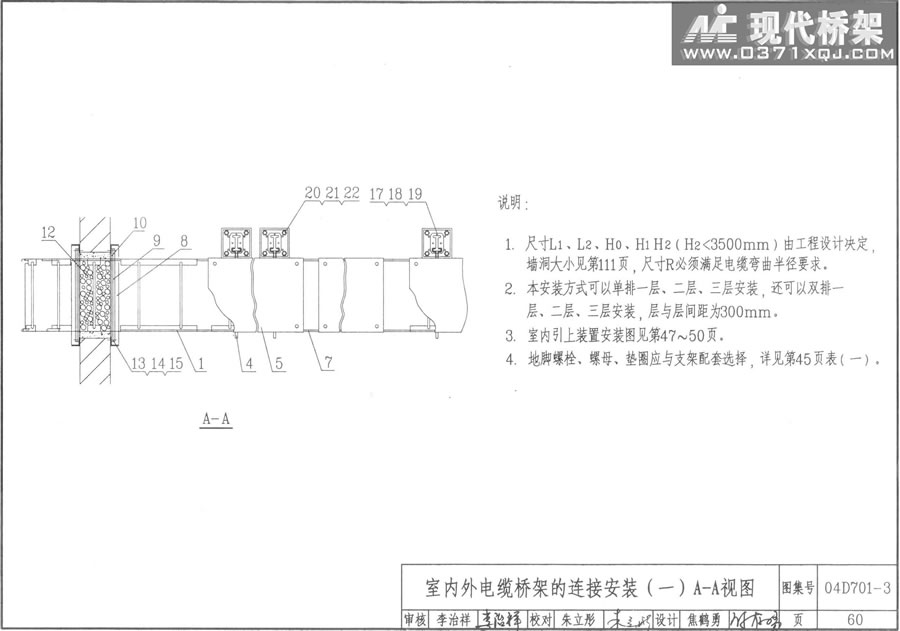

第 1 页：室内外电缆桥架的连接安装（一） 第 2 页：室内外电缆桥架的连接安装（一）A-A视图 第 3 页：室内外电缆桥架的连接安装（二） 第 4 页：室内外电缆桥架的连接安装（二）A-A视图

说明：
1．尺寸L1、L2、H0，H1 H2( H2 <3500mm)由工程设计决定．墙洞大小见笫1儿页．尺寸必须满足电缆弯曲半径要求。
2．本安装方式可以单排一层，二层，三层安装．还可以双排一层、二层、三层安装．层与层间距为300mm。
3．室内引上装置安装图见第47～50页。
4．地脚螺栓，螺母、垫圈应与支架配套选择．详见第45页表（一）。
