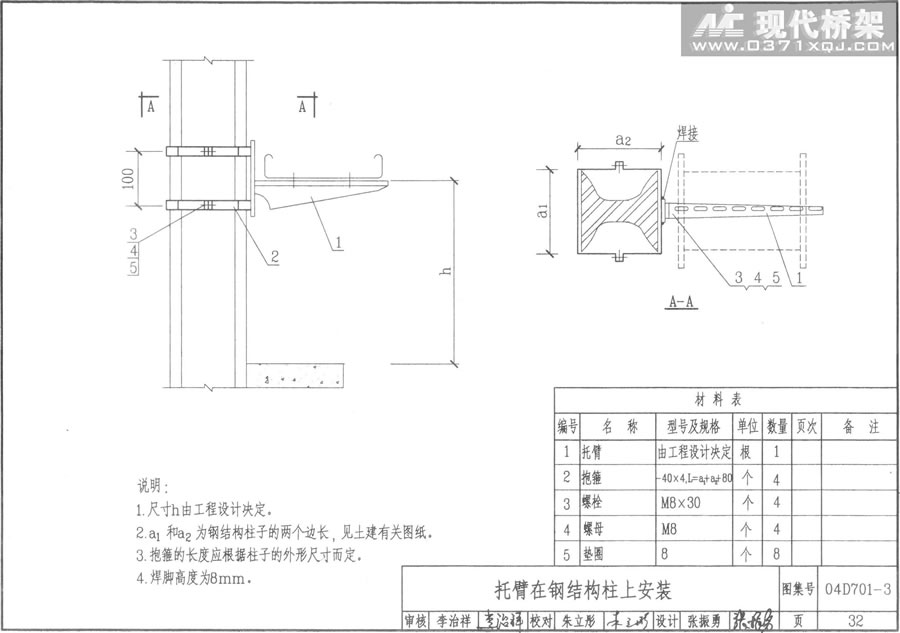

托臂在钢结构柱上安装
说明：
1．尺寸h由工程设计决定。
2．a1和a2为钢结构柱子的两个边长，见土建有关图纸。
3．抱箍的长度应根据柱子的外形尺寸而定。
4．焊脚高度为8mm．
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| １ | 托臂 | 由工程设计决定 | 根 | １ | ||
| ２ | 抱箍 |
－４０Ｘ４，Ｌ＝ａ１＋ａ２＋８０ |
个 | ４ | ||
| ３ | 螺栓 | Ｍ８０Ｘ３０ | 个 | ４ | ||
| ４ | 螺母 | Ｍ８ | 个 | ４ | ||
| ５ | 垫圈 | ８ | 个 | ８ |
