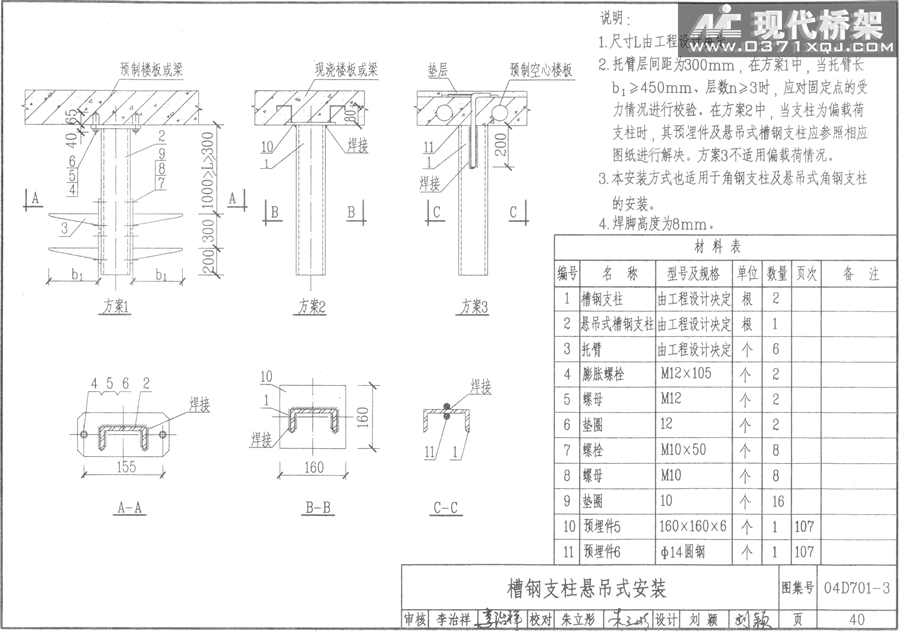

槽钢支柱悬吊式安装
电缆桥架固定支柱安装之槽钢支柱悬吊式安装
说明：
1．尺寸L由工程设计决定。
2．托臂层间距为300mm，在方案1中，当托臂长b1≥450mm，层数n≥3时，应对固定点的受力情况进行校验。在方案2中．当支柱为偏载荷支柱时．其预埋件及悬吊式槽钢支柱应参照相应图纸进行解决。方 案3不适用偏载荷情况。
3．本安装方式也适用于角钢支柱及悬吊式角钢支柱的安装
4，焊脚高度为8mm。
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| 1 | 槽钢支柱 | 有工程设计决定 | 根 | 2 | ||
| 2 | 悬吊式槽钢支柱 | 有工程设计决定 | 根 | 1 | ||
| 3 | 托臂 | 有工程设计决定 | 个 | 6 | ||
| 4 | 膨胀螺栓 | M12X105 | 个 | 2 | ||
| 5 | 螺母 | M12 | 个 | 2 | ||
| 6 | 垫圈 | 12 | 个 | 2 | ||
| 7 | 螺栓 | M10X50 | 个 | 8 | ||
| 8 | 螺母 | M10 | 个 | 8 | ||
| 9 | 垫圈 | 10 | 个 | 16 | ||
| 10 |
预埋件5 |
160X160X6 | 个 | 1 | 107 | |
| 11 | 预埋件6 | Ø14圆钢 | 个 | 1 | 107 |
