工字钢支柱沿梁安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

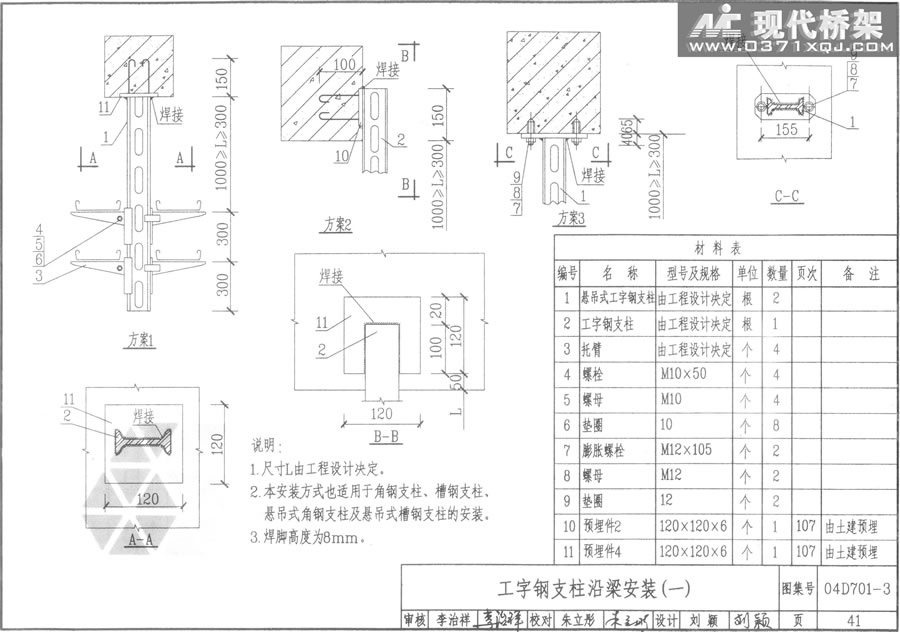

工字钢支柱沿梁安装（一）

说明：

1．尺寸L由工程设计决定。

2．本安装方式也适用于角钢支柱、槽钢支柱、悬吊式角钢支柱及悬吊式槽钢支柱的安装。

3．焊脚高度为8mm。



共3页 您在第1页 首页 上一页 1 2 3 下一页 尾页 跳转到页 本页共有772个字符
上一篇：槽钢支柱悬吊式安装[ 09-15 ]下一篇：支柱在斜面上安装[ 09-15 ]
