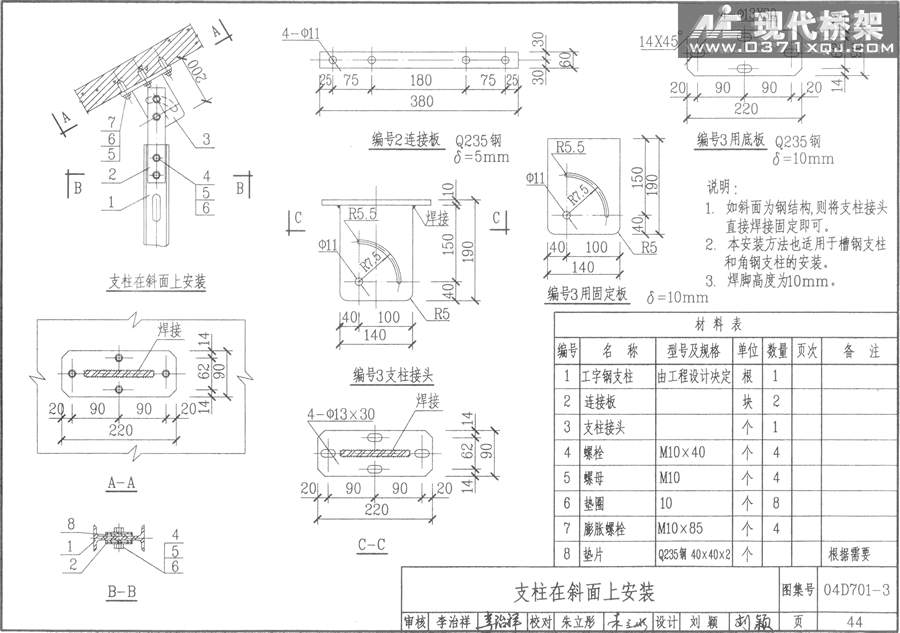

支柱在斜面上安装
电缆桥架安装之安装附件支柱在斜面上
说明：
1．如斜面为钢结构，则将支柱接头直接焊接固定即可。
2．本安装方法也适用于槽钢支柱和角钢支柱的安装。
3．焊脚高度为10mm。
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| 1 | 工字钢支柱 | 有工程设计决定 | 根 | 1 | ||
| 2 | 连接板 | 块 | 2 | |||
| 3 | 支柱接头 | 个 | 1 | |||
| 4 | 螺栓 | M10X40 | 个 | 4 | ||
| 5 | 螺母 | M10 | 个 | 4 | ||
| 6 | 垫圈 | 10 | 个 | 8 | ||
| 7 | 膨胀螺栓 | M10X85 | 个 | 4 | ||
| 8 | 垫片 |
Q235钢 40x40x2 |
个 | 根据需要 |
