电缆桥架沿墙沿柱水平安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

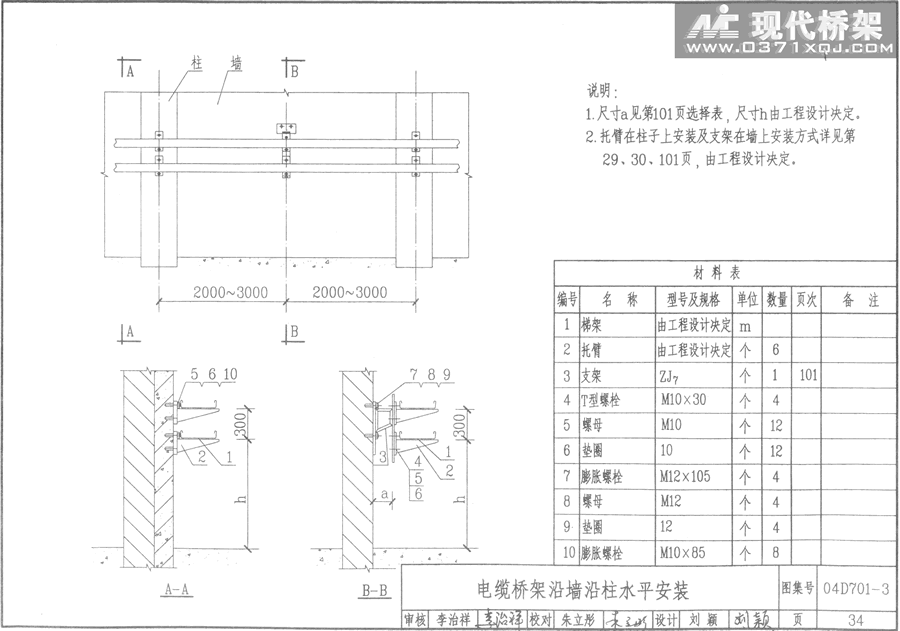

电缆桥架沿墙沿柱水平安装

说明：

1．尺寸a见笫101页选择表，尺寸h由工程设计决定。

2．托臂在柱子上安装及支架在墙上安装方式详见第29、30、101页．由工程设计决定。

材料表
编号 名称 型号及规格 单位 数量 页次 备注
１ 梯架 由工程设计决定 ｍ
２ 托臂 由工程设计决定 个 ６
３ 支架 ＺＪ７ 个 １
４ Ｔ型螺栓 Ｍ１０ｘ３０ 个 ４
５ 螺母 Ｍ１０ 个 １２
６ 垫圈 １０ 个 １２
７ 膨胀螺栓 Ｍ１２ｘ１０５ 个 ４
８ 螺母 Ｍ１２ 个 ４
９ 垫圈 １２ 个 ４
１０ 膨胀螺栓 Ｍ１０ｘ８５ 个 ８
