电缆桥架工字钢支柱在混凝土柱子上安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

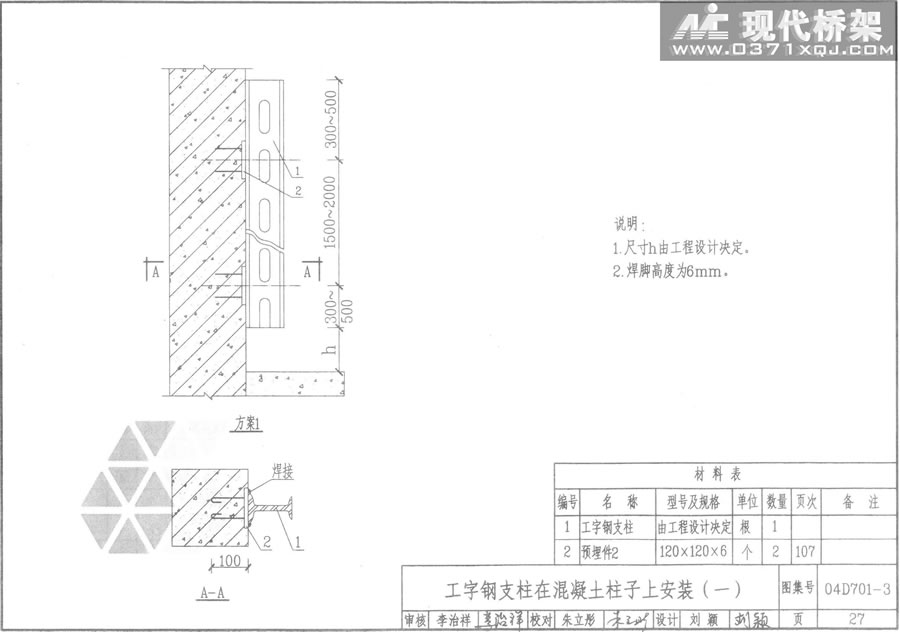

工字钢支柱在混凝土柱子上的安装（一）

说明：

1.尺寸h由工程设计决定。

2.焊脚高度为6mm。

材料表
编号 名称 型号及规格 单位 数量 页次 备注
1 工字钢支柱 由工程设计决定 根 1
2 预埋件2 120x120x6 个 2 107
