电缆桥架工字钢支柱在混凝土柱子上安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

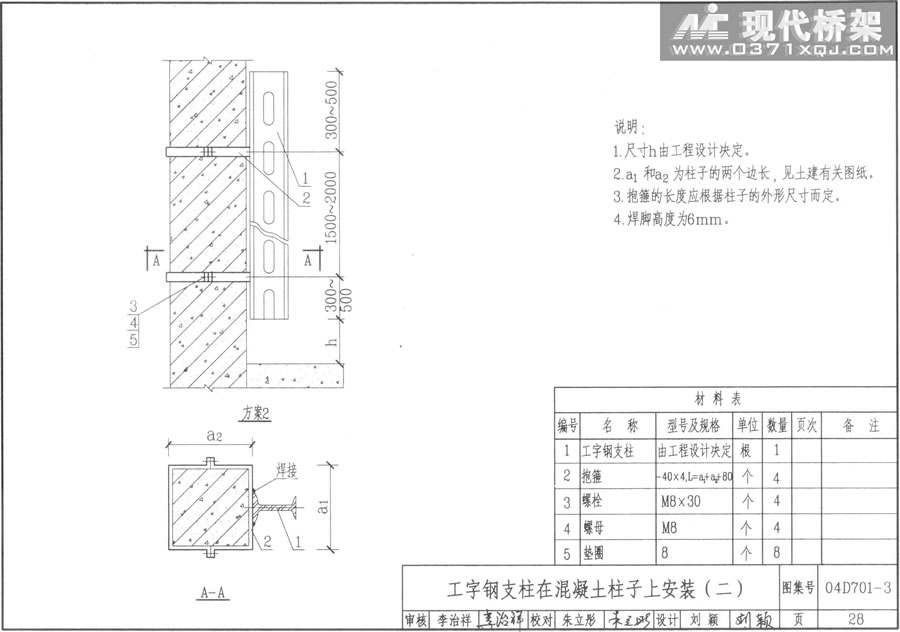

工字钢支柱在混凝土柱子上的安装（二）

说明：

1．尺寸h由工程设计决定。

2．a1和a2为柱子的两个边长，见土建有关图纸。

3．抱箍的长度应根据柱子的外形尺寸而定。

4．焊脚高度为6mm。



材料表

编号

名称

型号及规格

单位

数量

页次

备  注

1

工字钢支柱

由工程设计决定

根

1
2

抱箍

-40x4，L=a1+a2+80

个

4
3

螵栓

M80x30

个

4
4

螺母

M8

个

4
5

垫圈

8

个

8
