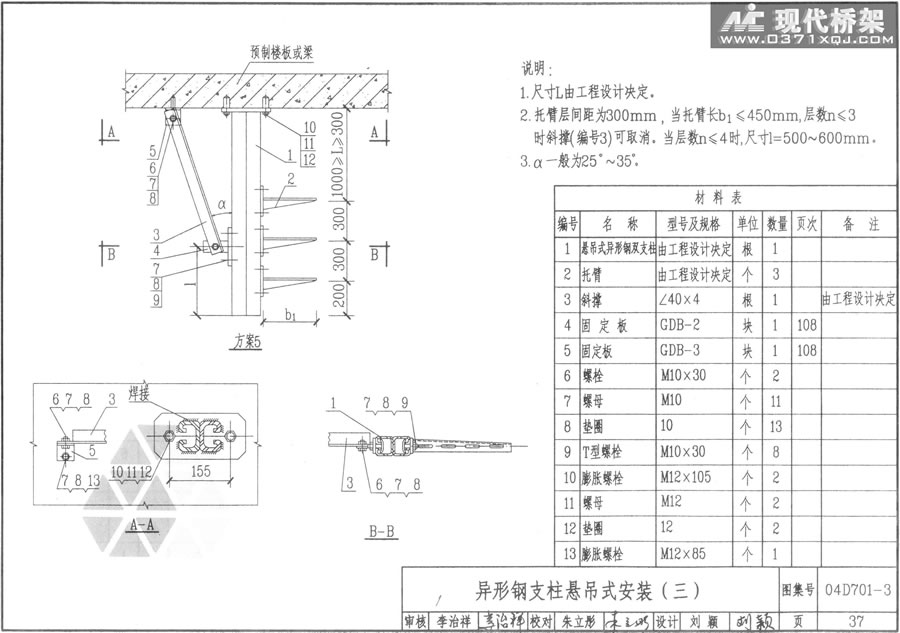

异形钢支柱悬吊式安装
说明：
1．尺寸L由工程设计决定。
2．托臂层间距3J300mm．当托臂长b1≤450mm，层数n≤3 时斜撑（编号3）可取消。当层数n≤4时，尺寸L=500~600mm。
3．a-般为25°~35°。
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| 1 | 悬吊式异形钢双支柱 | 由工程设计决定 | 根 | 1 | ||
| 2 | 托臂 | 由工程设计决定 | 个 | 3 | ||
| 3 | 斜撑 | <40X4 | 根 | 1 | 由工程设计决定 | |
| 4 | 固定板 | GDB-2 | 块 | 1 | 108 | |
| 5 | 固定板 | GDB-3 | 块 | 1 | 108 | |
| 6 | 螺栓 | M10X30 | 个 | 2 | ||
| 7 | 螺母 | M10 | 个 | 11 | ||
| 8 | 垫圈 | 10 | 个 | 13 | ||
| 9 | T型螺栓 | M10X30 | 个 | 8 | ||
| 10 | 膨胀螺栓 | M12X105 | 个 | 2 | ||
| 11 | 螺母 | M12 | 个 | 2 | ||
| 12 | 垫圈 | 12 | 个 | 2 | ||
| 13 | 膨胀螺栓 | M12X85 | 个 | 1 |
