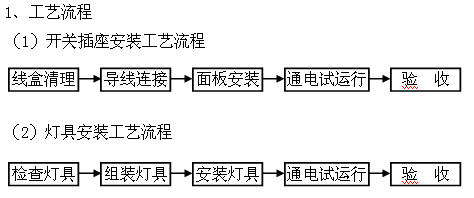

电气器具安装

2、当灯具距地面高度小于2．4m时，灯具的可接近裸露导体必须控地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。

3、灯具、插座安装牢固端正，位置美观正确。所有灯具排列有规律，与喷淋头、风口等保持间距，整齐划一，保证有良好的视觉效果，成排安装的灯具中心线允许偏差5mm。

4、灯具、配电箱安装完毕后，对每条支路进行绝缘摇测，阻值大于0.5Ω并做好记录后，方可进行通电试运行。

5、应急照明在正常电源断电后，电源转换时间为：疏散照明≤15s；备用照明≤15s（金融商店交易所≤1.5s；安全照明≤0.5s）

6、安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方

7、疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在lm以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）；

8、疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌

9、开关、插座的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一房间内开关方向应一致；同一室内安装的开关、插座高度差小于5mm，成排安装高度应一致，高度差小于2mm。
