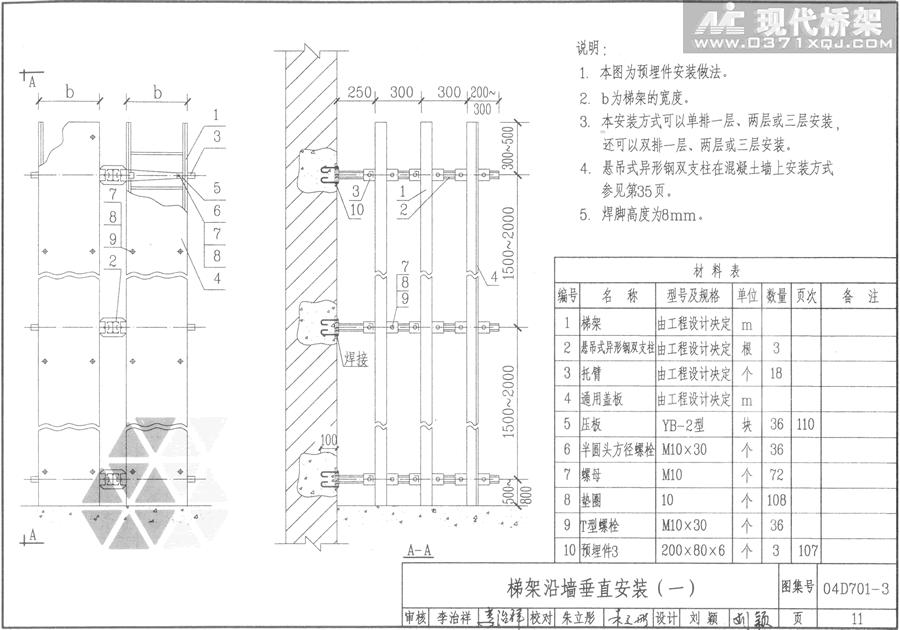

梯架沿墙垂直安装
说明：
1．本图为预埋件安装做法。
2．b为梯架的宽度。
3．本安装方式可以单排一层、两层或三层安装，还可以双排一层、两层或三层安装。
4．悬吊式异形钢双支柱在混凝土墙上安装方式
5．焊脚高度为8mm。
|
材料表 |
|||||
|
编号 |
名 称 |
型号及规格 |
单位 |
数量 |
备 注 |
|
1 |
梯架 |
由工程设计决定 |
m |
|
|
|
2 |
悬吊式异形钢双支柱 |
由工程设计决定 |
根 |
3 |
|
|
3 |
由工程设计决定 |
个 |
18 |
|
|
|
4 |
通用盖板 |
由工程设计决定 |
m |
|
|
|
5 |
压板 |
YB-2
型 |
块 |
36 |
|
|
6 |
半圆头方径螺栓 |
M1OX30 |
个 |
36 |
|
|
7 |
螺母 |
M1O |
个 |
72 |
|
|
8 |
垫圈 |
10 |
个 |
108 |
|
|
9 |
T
型螺栓 |
M1OX30 |
个 |
36 |
|
|
10 |
预埋件3 |
200X80X6 |
个 |
3 |
|
1、线槽固定点间距，线槽宽100mm以下式为1500mm，线槽宽150mm以上时由工程设计确定。
2、线槽延楼板或延墙铺设，线槽宽150mm以上时，应采用双螺栓固定。
