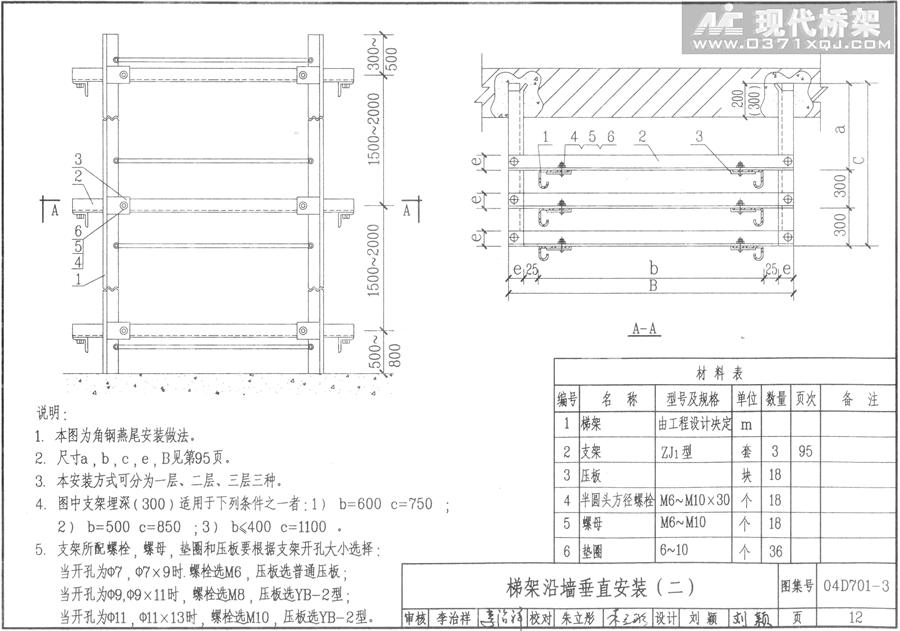

梯架沿墙垂直安装
说明：
1．本图为角钢燕尾安装做法。
2．尺寸a、b、c，e，B见（支架及零件图）页
3．本安装方式可分为一层、二层、三层三种。
4．图中支架埋深(300)适用于下列条件之一者：
1)b=600 c=750；
2)b=500 c=850：
3)b<400 C=1100。
5．支架所配螺栓，螺母，垫圈和压板要根据支架开孔大小选择：
当开孔为ø7，ø7×9时．螺栓选M6，压板选普通压板；
当开孔为ø9，ø9×11时，螺栓选M8，压板选YB-2型；
当开孔为ø11，ø11×13时，螺栓选Ml0，压板选YB-2型。
|
编号 |
名 称 |
型号及规格 |
单位 |
数量 |
页次 |
备 注 |
|
1 |
梯架 |
由工程设计决定 |
m |
|||
|
2 |
支架 |
ZJl
型 |
套 |
3 |
95 |
|
|
3 |
压板 |
|
块 |
18 |
||
|
4 |
半圆头方径螺栓 |
M6
～M1O
×
30 |
个 |
18 |
||
|
5 |
螺母 |
M6
～M1O |
个 |
18 |
||
|
6 |
垫圈 |
6
～10 |
个 |
36 |
||
