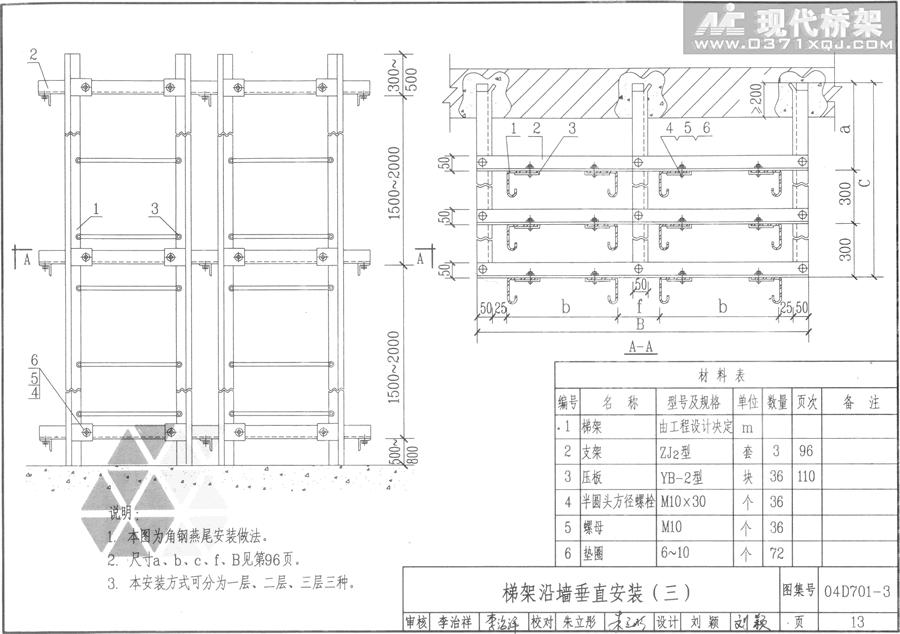

梯架沿墙垂直安装

第 1 页：电缆桥架沿墙垂直安装（一）-预埋件安装做法 第 2 页：电缆桥架沿墙垂直安装（二）-角钢燕尾安装做法 第 3 页：梯架沿墙垂直安装（三）-角钢燕尾安装做法 第 4 页：梯式电缆桥架沿墙垂直安装（四）- 角钢燕尾安装做法 第 5 页：梯级式桥架沿墙垂直安装（五）- 角钢燕尾安装做法 第 6 页：梯形桥架沿墙垂直安装（六）- 预埋螺栓安装做法 第 7 页：梯架沿墙垂直安装（七）- 膨胀螺栓安装做法 第 8 页：梯架沿墙垂直安装（八）- 膨胀螺栓安装做法 第 9 页：梯架沿墙垂直安装（九）- 膨胀螺栓安装做法

 说明：
1． 本图为角钢燕尾安装做法。
2． 尺寸a、b、c、f、B见第96页。
3． 本安装方式可分为一层、二层、三层三种。
