电缆槽悬吊式安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

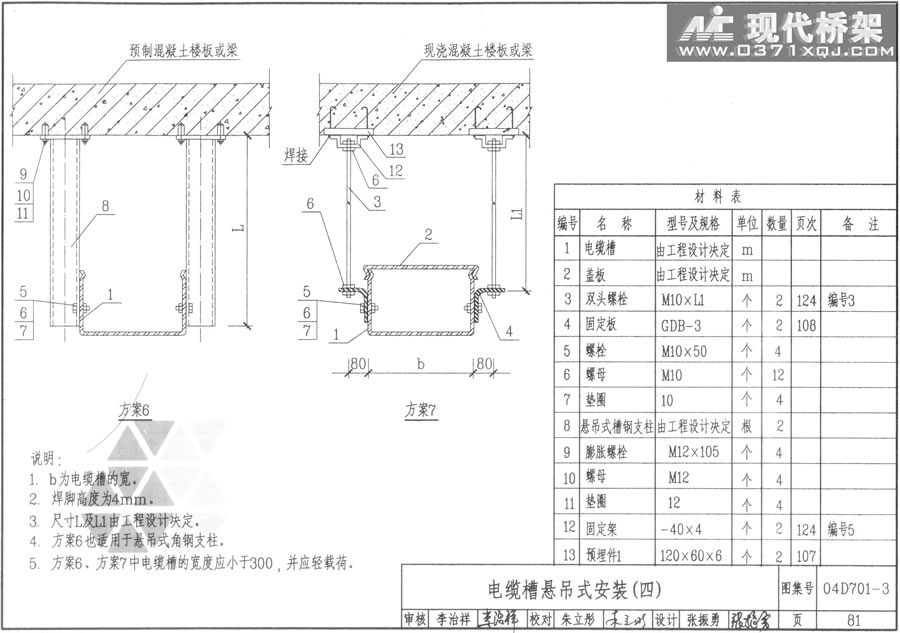

电缆槽悬吊式安装(四）

说明：
1.b为电缆槽的宽。
2.焊脚高度为4mm。
3.尺寸及L1由工程设计决定。
4.方案6也适用于悬吊式角钢支柱。
5.方案6、方案7中电缆槽的宽度应小于300，并应该载荷。
