电缆槽悬吊式安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】 建立连接
　

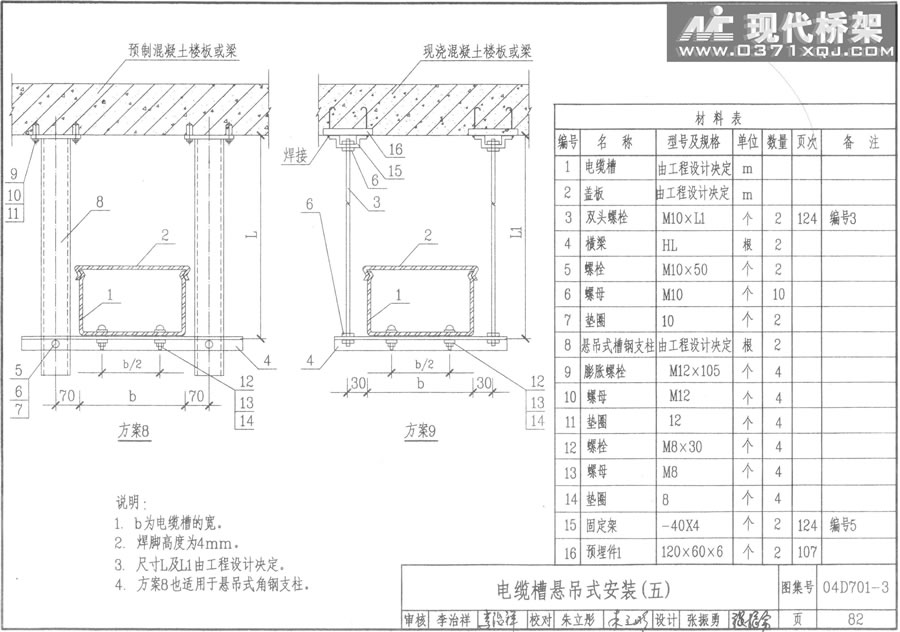

电缆槽悬吊式安装(五）

说明：
1．b为电缆槽的宽。
2．焊脚高度为4mm。
3．尺寸L及Ll由工程设计决定。
4．方案8也适用于悬吊式角钢支柱。
