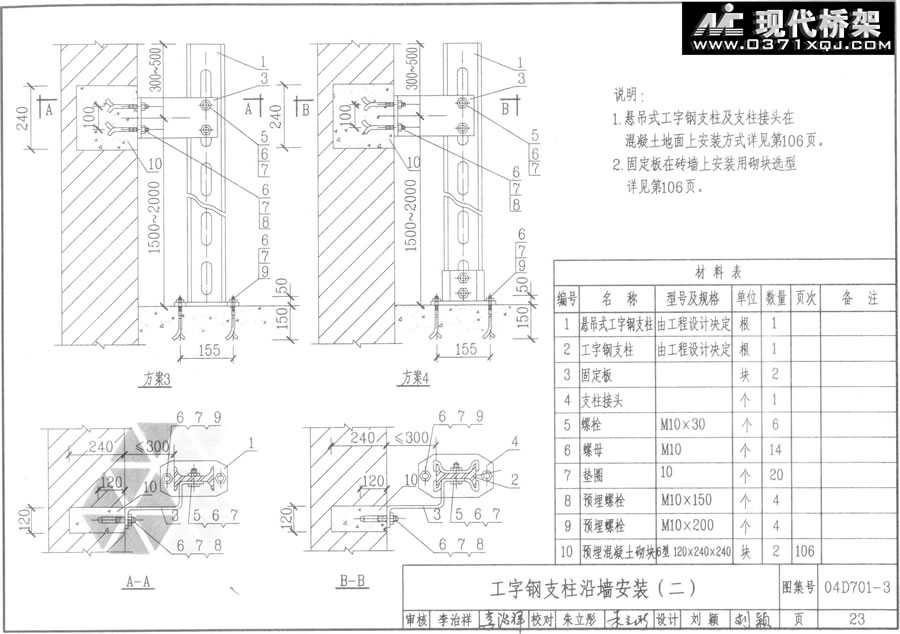

工字钢支柱沿墙安装
说明：
1.悬吊式工字钢支柱及支柱接头在混凝土地面上安装方式详见第106页。
2.固定板在砖墙上安装用砌块选型详见第106页。
| 编号 | 名称 | 型号及规格 | 单位 | 数量 | 页次 | 备注 |
| 1 | 悬吊式工字钢支柱 | 由工程设计决定 | 根 | 1 | ||
| 2 | 工字钢支柱 | 由工程设计决定 | 根 | 1 | ||
| 3 | 固定板 | 块 | 2 | |||
| 4 | 支柱接头 | 个 | 1 | |||
| 5 | 螺栓 | M10X30 | 个 | 6 | ||
| 6 | 螺母 | M10 | 个 | 14 | ||
| 7 | 垫圈 | 10 | 个 | 20 | ||
| 8 | 预埋螺栓 | M10X150 | 个 | 4 | ||
| 9 | 预埋螺栓 | M10X200 | 个 | 4 | ||
| 10 | 预埋混凝土砌块 |
6型 120x240x240 |
根 | 2 | 106 |
