工字钢支柱沿墙安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

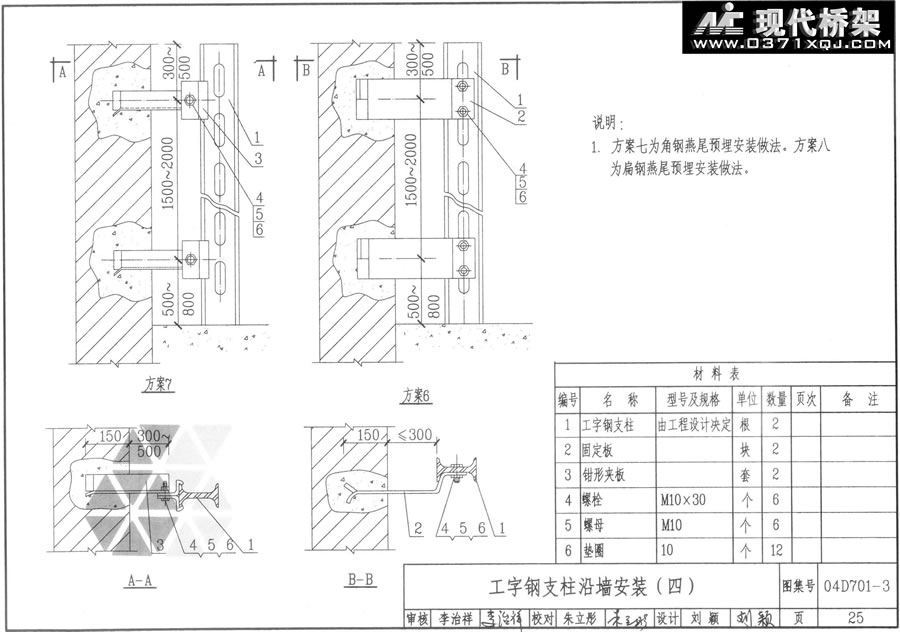

工字钢支柱沿墙安装（四）- 角钢燕尾预埋安装做法

说明：

1.方案七为角钢燕尾预埋安装做法。方案八为扁钢燕尾预埋安装做法。

材料表
编号 名称 型号及规格 单位 数量 页次 备注
1 工字钢支柱 由工程设计决定 根 2
2 固定板   块 2
3 钳形夹板   套 2
4 螺栓 M10X30 个 6
5 螺母 M10 个 6
6 垫圈 10 个 12




共5页 您在第4页 首页 上一页 1 2 3 4 5 下一页 尾页 跳转到页 本页共有2290个字符
